Quick Start RevPi Connect

Herzlich willkommen in der Revolution Pi Community! Da Du jetzt hier bist, hast Du sicher eben Deinen RevPi Connect erhalten.

Also los geht’s, reiß die Verpackung auf (falls Du das nicht bereits erledigt hast)! Folgendes solltest Du im Lieferumfang finden:

  • 1 x RevPi Connect Modul
  • 1 x Anschlussstecker für die Spannungsversorgung

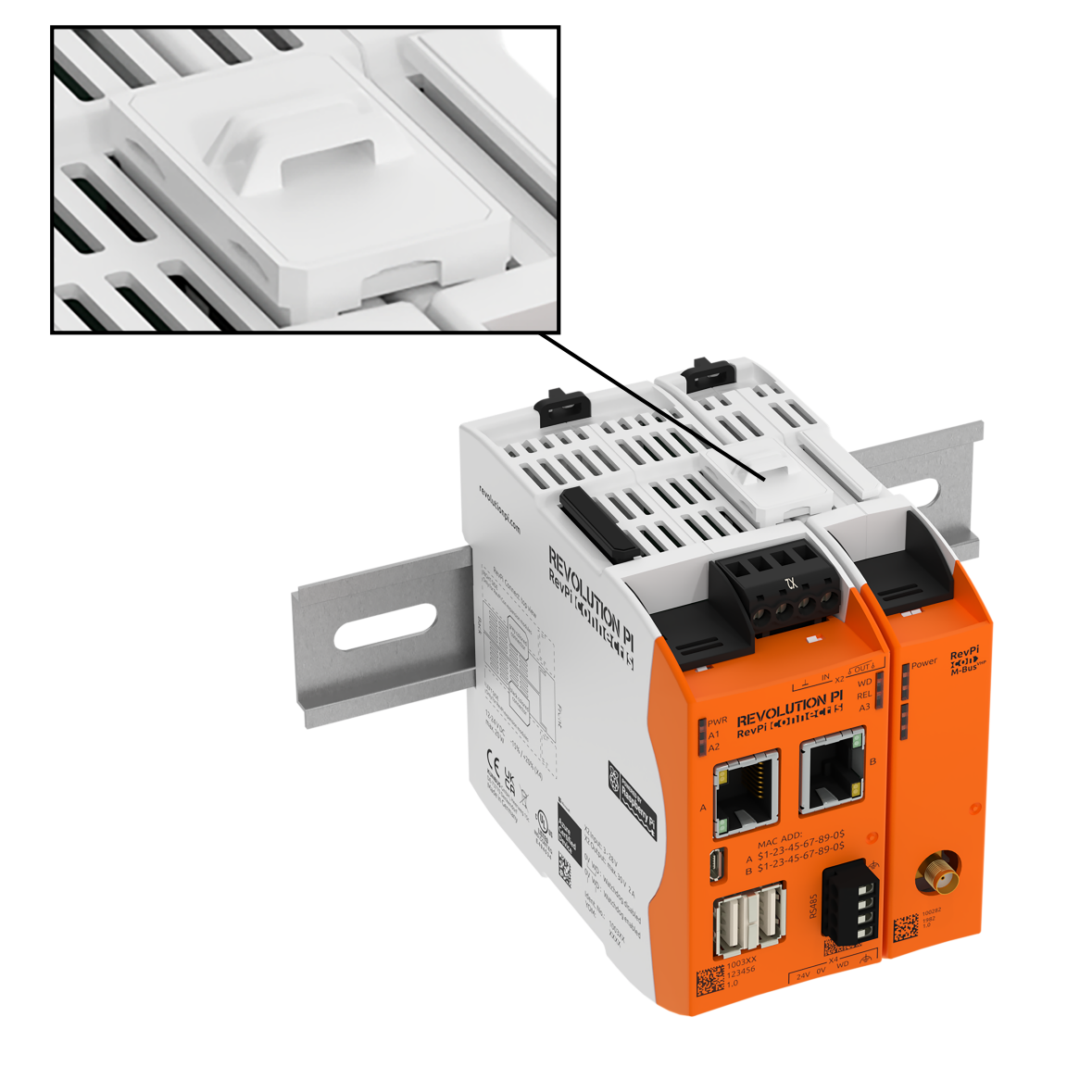

  • 2 x Abdeckungen, um unbenutzte PiBridge/PiConnect Anschlüsse zu schützen

Anschließen

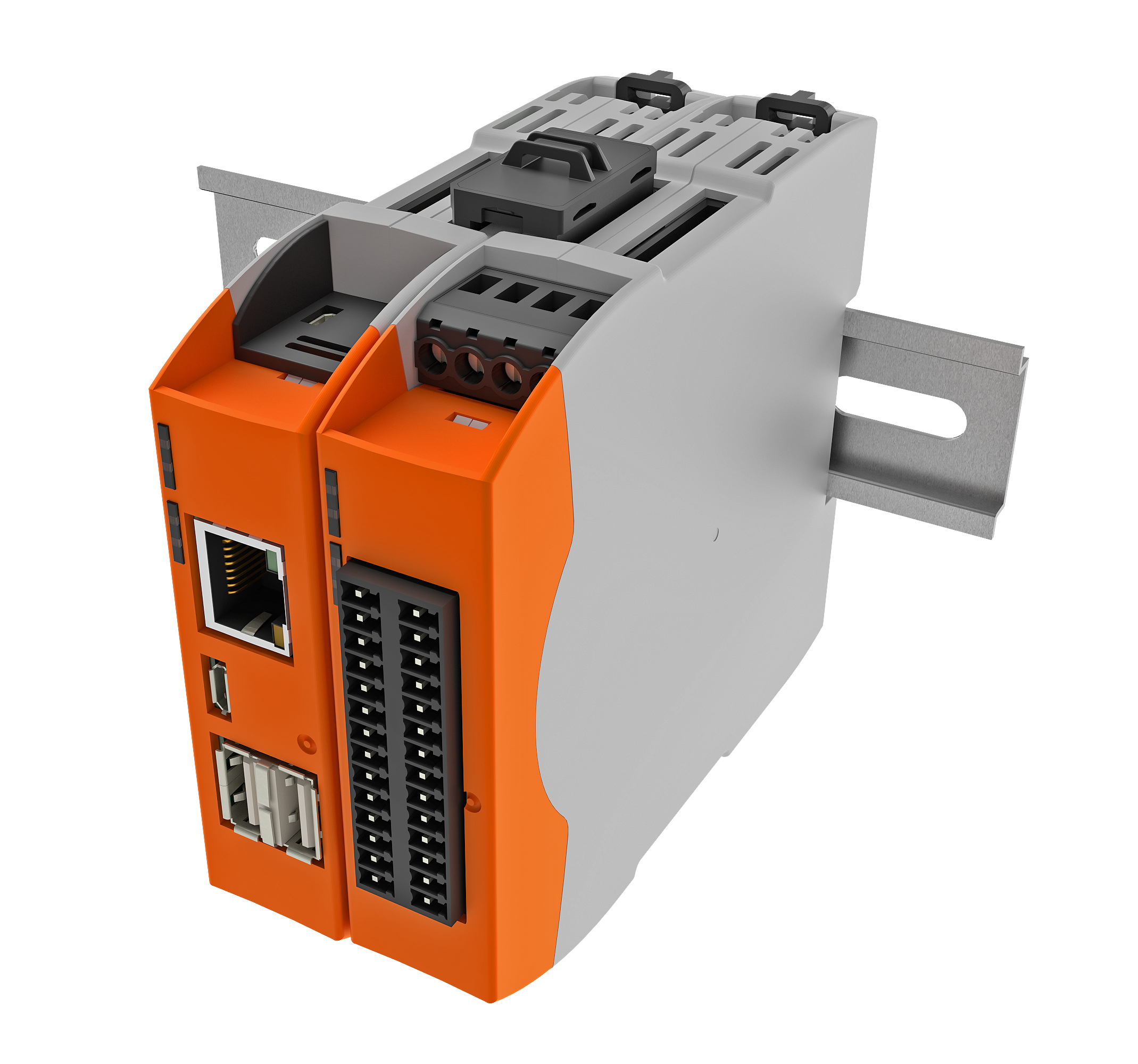

Was PiBridge/PiConnect-Anschlüsse sind  und welche Anschlüsse Dir sonst noch zur Verfügung stehen erfährst Du hier.

Installiere Dein Modul in dieser Reihenfolge:

  • Schließe die Geräte an, die Du für Dein Projekt benötigst (z. B. Bildschirm, RevPi DIO…).
    Falls Du Dein RevPi Connect ohne separaten Bildschirm/Tastatur verwenden möchtest, findest Du hier die Anleitung dazu.

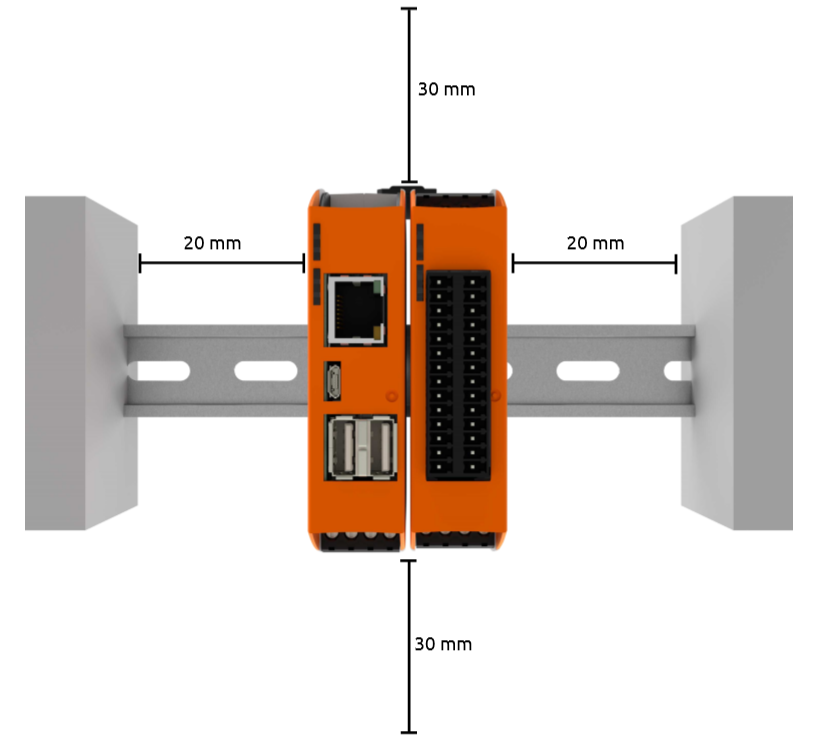

  • Montiere Deinen RevPi Modul ggf. auf einer Hutschiene.
  • Schließe die Spannungsversorgung an. Du benötigst dazu ein 24V-Netzteil und passende Kabel (Stärke 0,35-2,5 mm²).  Achte unbedingt auf die korrekte Verdrahtung. Durch Verpolung können Deine Geräte zerstört werden! Schließe auch die Funktionserde an.

Wichtig! Schalte den Strom erst an, wenn alle Kabel korrekt angeschlossen sind. Die Pin-Belegung findest Du hier.

Software

Wir und die Community arbeiten stetig daran, unsere Software für Dich noch besser, komfortabler und sicherer zu machen.

Installiere deshalb alle verfügbaren Updates, bevor Du mit Deinem Projekt beginnst. Dadurch bist Du bei den sicherheitsrelevanten Features immer auf dem aktuellen Stand.

  • Verbinde dazu den RevPi mit dem Internet und melde dich an der Console oder über SSH an. Gib folgende Befehle ein:

sudo apt-get update
sudo apt-get upgrade -y

Betriebssystem

Du arbeitest auf Deinem RevPi Connect mit einem Linux-Betriebssystem. Wenn Du bisher wenig mit Linux zu tun hattest, findest Du hier eine kleine Einführung zu diesem Thema.

Programme

Um Dein Projekt zu realisieren, steht Dir aktuell folgende Software zur Verfügung:
• Mit Python kannst Du eigene Programme schreiben.
• Mit PiCtory kannst Du eine Konfigurationsdatei für Deine RevPi Module erstellen.
• Mit logiCAD3 kannst Du Steuerungsprogramme erstellen



Hilfe

Falls Du Probleme hast, findest Du hier Hilfe. In unserem Forum kannst Du Dich mit unseren Entwicklern und anderen Revolution Pi Usern austauschen.
