Für Hausunterverteilungen
Die RevPi Flat Serie vereint Ein- und Ausgänge, Netzwerkanschlüsse und Funkkommunikation in einem kompakten All-in-One-Gerät.
Entwickelt für Photovoltaik-, Energiemanagement- und Gebäudeautomationssysteme – konzipiert für die Montage in Hausunterverteilungen. Das aktuelle Flaggschiff ist der RevPi Flat S.
Sicher und zuverlässig
In zehntausenden Installationen seit vielen Jahren praxiserprobt, bietet die RevPi Flat Serie eine zuverlässige Hardwareplattform für dein Projekt.
Das integrierte Trusted Platform Module (TPM 2.0) unterstützt eine hardwarebasierte Verschlüsselung und Secure Boot.
Energiemanagement-Champion
Steuere und überwache Photovoltaiksysteme, Wärmepumpen, Wallboxen und Batteriespeicher herstellerunabhängig und sende die aufbereiteten Energiedaten in die Cloud. Der RevPi Flat S unterstützt zahlreiche Protokolle wie M-Bus, MQTT und Modbus.
Dank der Rechenleistung des Raspberry Pi Compute Module 4S betreibt der RevPi Flat S moderne Weboberflächen flüssig.
Schnittstellen des RevPi Flat S
Verbinde wichtige Komponenten deiner Energie- und Gebäudemanagementsysteme direkt über die vier RJ45-Ethernet-Anschlüsse.
Nutze je nach Bedarf zwei oder vier separate MAC-Adressen. Damit greifst du auf sicherem Weg auf Daten von bis zu vier Netzwerken zu.
So verbindest du zum Beispiel Solaranlagen, Energiezähler, Batteriespeicher, Wärmepumpen, Wechselrichter und mehr ohne zusätzliche Netzwerk-Switches.

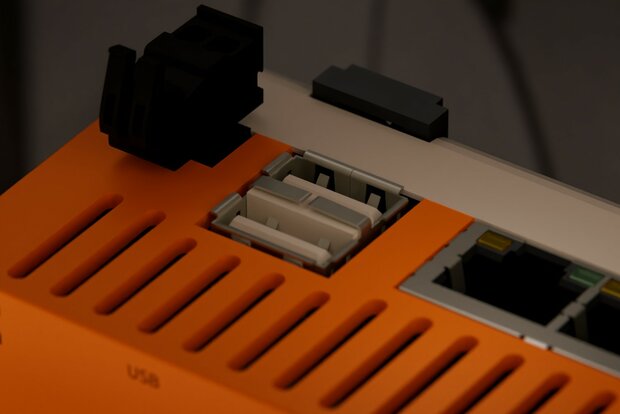

Verbinde Festplatten, ZigBee-Sticks, Bluetooth-Antennen, Kameras, Datenlogger und Drucker über die zwei USB-A-Anschlüsse.

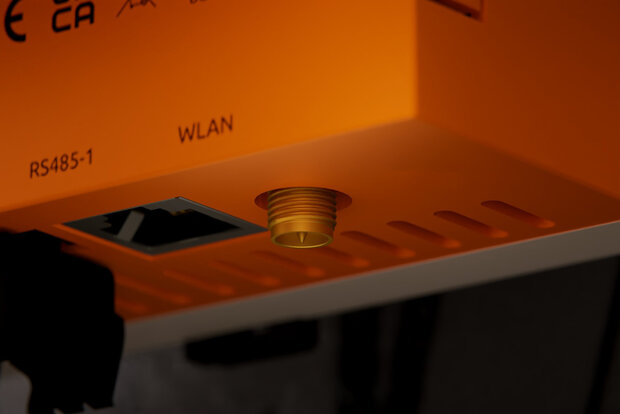

Integriere den RevPi Flat S in bestehende Netzwerke oder nutze ihn als Zugangspunkt für WLAN-fähige Geräte – dank der integrierten WLAN- und BT-Schnittstellen.
Die Bluetooth-Funktionalität ermöglicht dir zudem lokale Geräteverbindungen und Konfiguration.

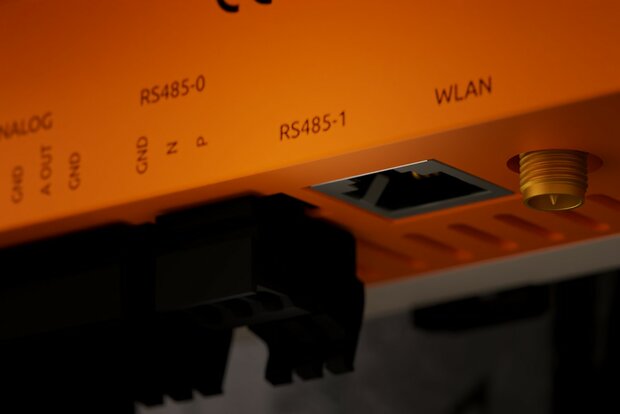

Die zwei RS485-Schnittstellen – ausgeführt als 3-poliger Schraubanschluss und RJ13-Buchse – ermöglichen serielle Kommunikation in industriellen Umgebungen. Das eröffnet Anwendungsmöglichkeiten wie:
- Integration von Altsystemen
- Verbindung mit Modbus-Geräten
- Robuste Datenverbindungen über große Entfernungen
Störsichere Differenzialsignalisierung und eingebaute Schutzschaltungen gewährleisten einen zuverlässigen Betrieb – auch unter schwierigen elektrischen Bedingungen. Mögliche Anwendungsbereiche sind:
- Fabrik- und Prozessautomation
- Gebäudetechnik

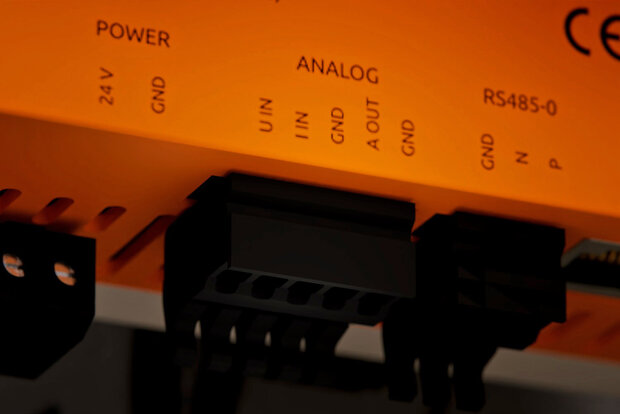

Der Analogeingang und der Analogausgang eröffnen vielfältige Anwendungsmöglichkeiten:
- Steuerung von HLK-Systemen (Heizung, Lüftung, Klimatechnik)
- Regelung von Energiesystemen
- Auslesen analoger Werte von älteren Messgeräten
- Messen von Füllständen und Druckwerten
- Überwachen von Umgebungsparametern
Die analogen Schnittstellen ermöglichen eine direkte Integration in deine physische Infrastruktur.

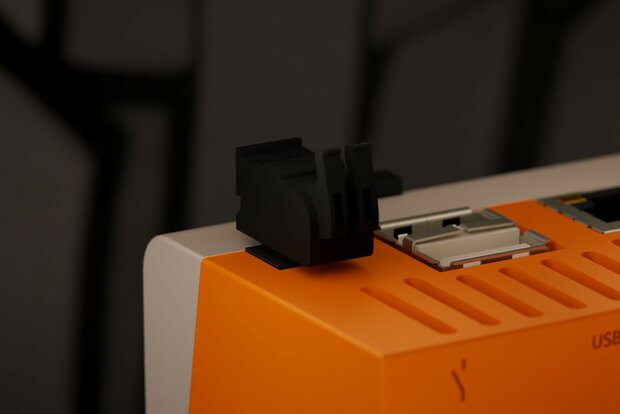

Der Digitalausgang ermöglicht dir wichtige Steuerfunktionen für moderne Energiemanagementsysteme:
- Schalten nicht-kritischer Lasten für das Spitzenlastmanagement
- Steuerung von Ladestationen und Energiespeichersystemen
- Aktivierung von Standby-Stromversorgungen
- Regelung von Gebäudetechnik
- Ansteuerung von Wechselrichtern
- Umsetzung von Sicherheitsabschaltungen

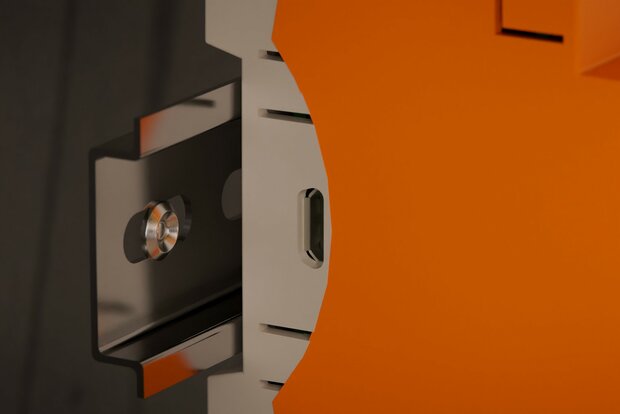

Die Micro-USB-Buchse dient dem manuellen Flashen des Geräts mit neuen Betriebssystem-Images.
Das ist praktisch bei Systemen, die nicht mit Over-The-Air-Updates aus der Ferne versorgt werden können oder sollen.
Technische Details
| RevPi Flat S | |
|---|---|
| Leistung | |
| Raspberry Pi Compute Module | Compute Module 4S |
| Prozessor | Broadcom BCM2711 | Quad core Cortex-A72 | 1,5 GHz |
| RAM | 1 GB LPDDR4 |
| eMMC-Speicher | 32 GB |
| Schnittstellen |
|
| RJ45-Ethernet | ✔ (4 × - 10/100 MBit/s; 2 oder 4 unabhängige MAC-Adressen) |
| USB-A | ✔ (2 ×) |
| WLAN & BT | ✔ |
| RS485 | ✔ (2 x - RJ14-Buchse und 3-poliger Stecker) |
| Integrierte I/Os | ✔ (1 x digitaler Ausgang, 1 x analoger Ausgang, 1x analoger Eingang) |
| RevPi Erweiterungsmodule | – (nicht kompatibel) |
| Weitere Funktionen |
|
| TPM 2.0 (Trusted Platform Module) | ✔ |
| Optische Anzeige | 6 × Bi-Color LED (davon 5 frei programmierbar) |
| Real-Time Clock (RTC) Pufferzeit | Min. 24 h |
| Watchdog | ✔ |
| Datenblatt prüfen und bestellen |
Starte dein Projekt mit dem RevPi Flat S
Bestelle deine Geräte europaweit in unserem Online-Shop oder über unsere globalen Vertriebspartner.
Du planst ein größeres Projekt? Unsere Experten entwickeln mit dir die optimale Lösung: Beratung anfragen
Revolution Pi Software
Du wählst die Software
Entwickle industrietaugliche Lösungen auf unserem gut gepflegten, Raspberry Pi OS-basierten Betriebssystem.
Das integrierte Echtzeit-Patch sorgt für deterministische Leistung bei zeitkritischen Steuerungsaufgaben.
Nutze vorinstallierte Apps oder installiere deine eigene Software auf einer offenen Linux-Plattform. Revolution Pi unterstützt zudem zahlreiche Protokolle für jede Anwendung.
