Kompaktes Basisgerät
Der RevPi Core ist die schlankeste Lösung in der Revolution Pi-Familie, ideal für alle, die eine platzsparende, leistungsstarke und kosteneffiziente Plattform suchen. Der RevPi Core bietet die wesentlichen Funktionen eines Industrie-PCs mit nur einem Ethernet-Port und ohne integrierte RS485-Schnittstelle. Vielfältige Schnittstellen bietet dir der RevPi Connect.
Flexibel erweiterbar
Dank seiner Modularität bleibst du mit dem RevPi Core flexibel. Erweitere ihn mit unseren RevPi I/O-Modulen und Feldbus-Gateways und nutze ihn als robuste Soft-SPS, als industrielles IoT Gateway und mehr.
Industrial Raspberry Pi

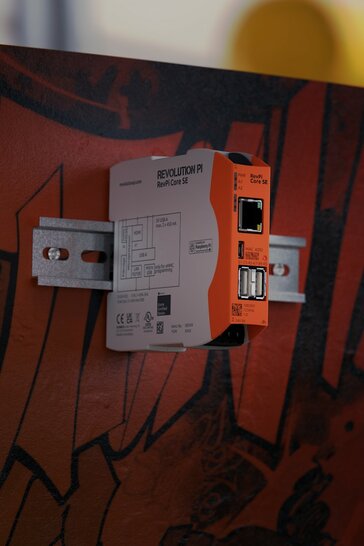

industrielle Zuverlässigkeit im schlanken Design: Du brauchst einfach einen industrietauglichen Raspberry Pi für die Hutschiene – zum Beispiel, um Messdaten zu erfassen oder einen HDMI-Screen anzuschließen und eine Webanwendung darauf laufen zu lassen? Dann ist der RevPi Core genau das Richtige für dich.
Die RevPi Core-Serie
Starte jetzt dein Projekt mit dem RevPi Core! Im Online-Shop bestellst du direkt bei uns oder wählst den Versand über einen globalen Distributor.
Wichtige Schnittstellen

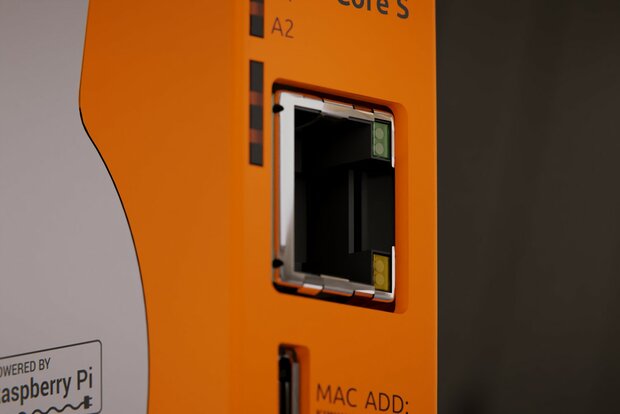

Der Ethernet-Port sorgt für den Datenaustausch mit IT-Systemen und ethernetbasierten Feldbussen.
Übertrage Sensordaten aus den I/O-Modulen und Feldbus-Gateways in deine IT-Systeme oder schließe ethernetbasierte Peripheriegeräte wie Scanner, Drucker und RFID-Leser an.

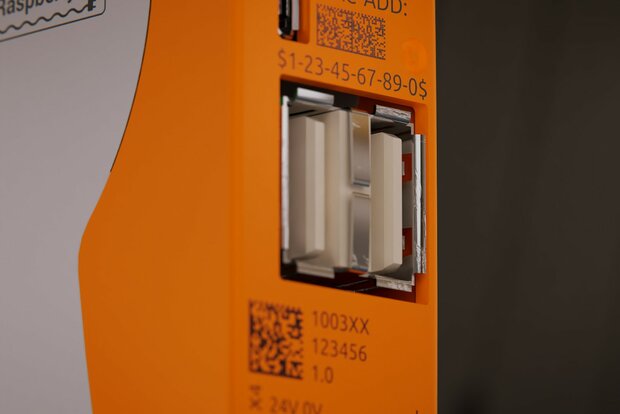

Zwei USB-A 2.0-Anschlüsse für Festplatten, ZigBee-Sticks, Bluetooth-Antennen, Kameras, Datenlogger und Drucker.
Verbinde Maus und Tastatur für Industrie-PC-Anwendungen mit USB-A- und HDMI-Anschluss.
Du benötigst mehr Performance? Der RevPi Connect 5 bietet zwei USB-3.2-Gen-1-Anschlüsse mit 5 GBit/s.

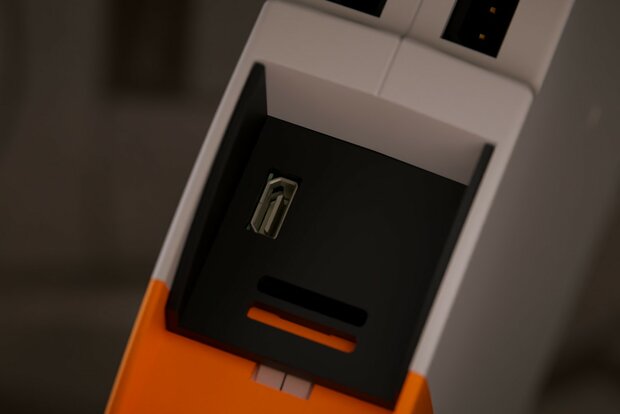

Über den Micro-HDMI-Anschluss verbindest du Monitore und Touchscreens. Die Anwendungsmöglichkeiten sind vielseitig:
- Industrie-PC mit Maus und Tastatur
- Integriertes HMI im Schaltschrank oder in Anlagen und Automaten
- Kernstück von Kiosk-Systemen und Self-Service-Terminals
- Steuerung von Großanzeigen in Produktionshallen, Fahrzeugleitsystemen und Flughäfen

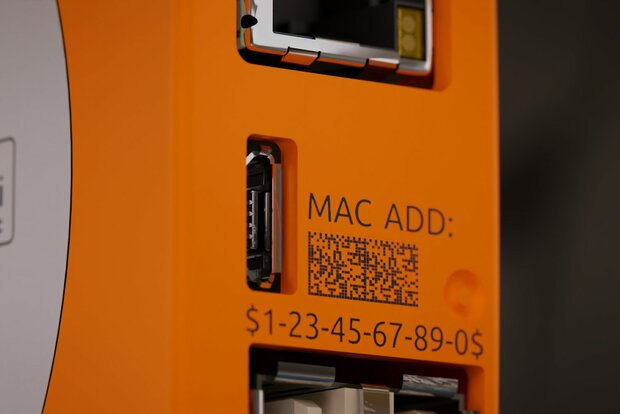

Die Micro-USB-Buchse dient dem manuellen Flashen des Geräts mit neuen Betriebssystem-Images.
Das ist praktisch bei Systemen, die nicht mit Over-The-Air-Updates aus der Ferne versorgt werden können oder sollen.
Revolution Pi ist flexibel erweiterbar mit Eingängen und Ausgängen sowie Feldbus-Gateways.

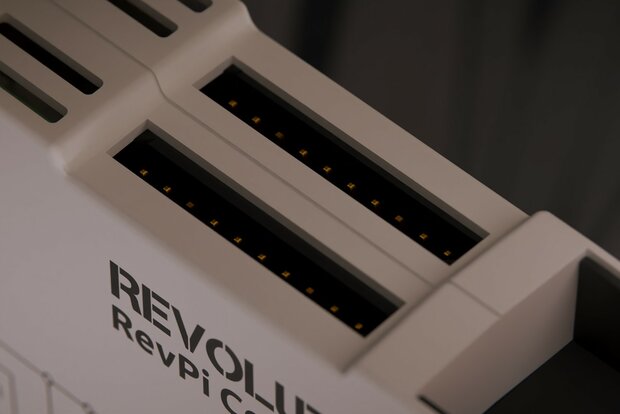

Über die zwei oben am Gerät liegenden PiBridge Schnittstellen kannst du den RevPi Core mit bis zu zehn Modulen erweitern.
Das innovative Plug-and-Play-System ermöglicht die einfache Verbindung aller Module mit der PiBridge Steckbrücke.
Der hochperformante Datenbus auf der PiBridge sorgt für industrielle Echtzeitkommunikation mit allen Modulen.
Technische Details
| RevPi Core S / SE | |
|---|---|
| Leistung |
|
| Raspberry Pi Compute Module | CM4S |
| Prozessor | Broadcom BCM2711 | Quad core Cortex-A72 | 1,5 GHz |
| RAM | 1 GB LPDDR4 |
| eMMC-Speicher | 8, 16 oder 32 GB |
| Schnittstellen | |
| RJ45-Ethernet | 1 x (10/100 MBit/s) |
| USB-A | 2 x (USB 2.0) |
| Micro-HDMI 2.0a (4K) | ✔ |
| WLAN & BT | ❌ (verfügbar in RevPi Connect Serie) |
| RS485 | ❌ (verfügbar in RevPi Connect Serie) |
| CAN FD | ❌ (verfügbar in RevPi Connect Serie) |
| Kompatibilität mit RevPi Erweiterungsmodulen |
|
| RevPi I/O-Module | ✔ (bis zu 10) |
| RevPi Gateways | ✔ (RevPi Core S) ❌ (RevPi Core SE) |
| PiBridge | ✔ (2 x) |
| Weitere Funktionen | |
| Optische Anzeige | 3 x Bi-Color LED (2 davon frei programmierbar) |
| Real-Time Clock (RTC)-Puffer | Doppelschichtkondensator (min. 24 h) |
| Datenblatt prüfen und bestellen |
|
Revolution Pi-Software
Maximale Flexibilität bei der Software
Revolution Pi ist ein offenes System, auf das du deine eigene Software aufspielen kannst. Zusätzlich sind alle Geräte ab Werk mit nützlicher Software und Apps ausgestattet, die die meisten Anwendungsfälle abdecken.
Das Raspberry Pi OS-basierte Betriebssystem enthält einen Real-Time-Patch im Kernel. So überträgst du deine Raspberry-Pi-Prototypen bequem – und profitierst von industrieller Echtzeitfähigkeit.
Starte dein Projekt mit dem RevPi Core
Bestelle deine Geräte europaweit in unserem Online-Shop oder über unsere globalen Vertriebspartner.
Du planst ein größeres Projekt? Unsere Experten entwickeln mit dir die optimale Lösung: Beratung anfragen
