Erweiterungsmodule

RevPi I/O-Module

Mehr Ein- und Ausgänge benötigt? Nutze digitale, analoge und Relais-Erweiterungsmodule.

Entwickele individuelle Automati­sierungs­lösungen

Verbinden, konfigurieren, steuern

Unsere Plug and Play RevPi I/O-Module bieten dir maximale Flexibilität.

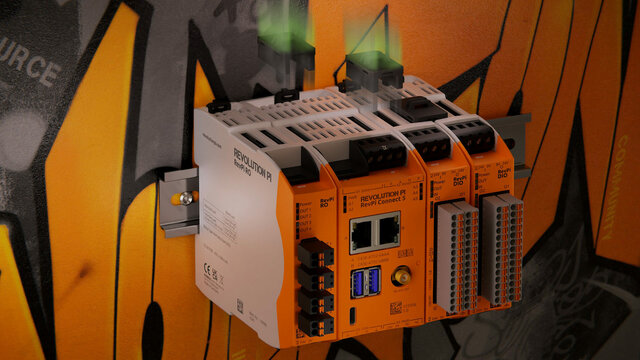

Du kannst sie über die obenliegende PiBridge Schnittstelle einfach mit den Basismodulen der RevPi Core und RevPi Connect Serie verbinden.

Alle I/O-Module arbeiten mit typ. 24 V DC und lassen sich mit unserem Konfigurationstool PiCtory intuitiv einrichten.

I/O-Module

Digitale Eingänge / Digitale Ausgänge

Analoge Eingänge / Analoge Ausgänge

Weitere I/Os

RevPi DIO14 / 14- / --
RevPi DI16 / -- / --
RevPi DO- / 16- / --
RevPi MIO0-4* / 0-4*8 / 8-
RevPi AIO- / -4 / 22 RTD-Temperatur­eingänge für Pt100/Pt1000-Sensoren (-165 °C bis +600 °C)
RevPi RO- / -- / -4 potentialfreie Relais-Schließer (NO), schalten Lasten bis zu 5 A bei 250 V AC oder 30 V DC

* 4 flexible digitale Kanäle, konfigurierbar als Ein- oder Ausgänge



Zur Technischen Dokumentation

Digitale I/O-Module

Erweitere dein RevPi Connect und RevPi Core Basismodul mit digitalen Ein- und Ausgängen.

RevPi DIO
RevPi DI
RevPi DO

RevPi DIO

Digitales Ein- und Ausgangsmodul mit 14 digitalen Eingängen und 14 digitalen Ausgänge, die du flexibel konfigurieren kannst.

Die Eingänge nutzt du wahlweise als digitalen Eingang, Zählereingang oder Encoder – die Ausgänge als Schaltsignal oder PWM-Signal.

Datenblatt RevPi DIO


Jetzt bestellen



RevPi DI

Digitales Eingangsmodul mit 16 digitalen Eingängen, die du wahlweise als digitalen Eingang, Zählereingang oder Encoder konfigurieren kannst.

Datenblatt RevPi DI


Jetzt bestellen

RevPi DO

Digitales Ausgangsmodul mit 16 digitalen Ausgängen, die du flexibel als Schaltsignal oder PWM-Signal konfigurieren kannst.

Datenblatt RevPi DO


Jetzt bestellen

Flexibel einsetzbar

Es eröffnet dir vielfältige Möglichkeiten, dein RevPi Connect oder RevPi Core Basismodul mit digitalen I/O-Modulen zu erweitern:

  • Digitale Sensoren auslesen – von Näherungsschaltern bis zu Wasserzählern mit Reed-Kontakt
  • Eingaben von Bedienpanels und Drucktasten erfassen
  • Drehzahlen mit Sensoren messen
  • Relais für Stromkreise, Ventile und Motoren schalten
  • LED-Anzeigen und Signalsäulen ansteuern

Analoge und digitale I/O-Module

Multi-I/O-Modul

RevPi MIO

Mit dem RevPi MIO kombinierst du analoge und digitale Signalverarbeitung in einem einzigen Modul:

  • acht analoge Eingänge
  • acht analoge Ausgänge
  • vier flexible digitale Kanäle

Die digitalen Kanäle konfigurierst du ganz nach deinen Anforderungen als Ein- oder Ausgänge. Mit dem RevPi MIO meisterst du vielfältige Automatisierungsaufgaben:

  • Sensordaten präzise erfassen
  • Prozesse steuern und überwachen
  • Digitale und analoge Signale gleichzeitig verarbeiten

Datenblatt RevPi MIO



Jetzt bestellen

Analoges Ein- und Ausgangsmodul

RevPi AIO

Die zwei analogen Ausgänge nutzt du zum Beispiel zur präzisen Steuerung von Frequenzumrichtern und Proportionalventilen. Sie unterstützen folgende Signale:

  • Spannung: ±10 V | ±11 V | ±5 V | ±5,5 V | 0 … 10 V | 0 … 11 V | 0 … 5 V | 0 … 5,5 V
  • Strom: 0 … 20 mA | 0 … 24 mA | 4 … 20 mA

Mit den vier analogen Eingängen (differentiell) misst du zuverlässig Messgrößen wie Distanzen, Drücke und Durchflussmengen. Sie unterstützen folgende Signale:

  • Spannung: ±10 V | ±5 V | 0 … 10 V | 0 … 5 V
  • Strom: 0 … 20 mA | 0 … 24 mA | 4 … 20 mA | ±25 mA

Die zwei analogen RTD-Temperatur-Eingänge ermöglichen dir präzise Temperaturmessungen. Du kannst herkömmliche Pt100/Pt1000-Widerstands-Temperaturfühler mit 2-, 3- oder 4-Drahtanschluss verwenden und Temperaturen von -165 °C bis + 600 °C in 0,5 °C-Schritten messen.

Datenblatt RevPi AIO



Jetzt bestellen

Relais-Output-Erweit­erungs­modul

Relais-Output-Modul

RevPi RO

Mit dem RevPi RO erhältst du vier potentialfreie Relais-Schließer (NO). Jedes Relais schaltet Lasten bis zu 5 A bei 250 V AC oder 30 V DC.

Nutze die Relais-Ausgänge zum Beispiel für:

  • Leistungsstarke Verbraucher wie Heizungen, Pumpen und Lüfter
  • Galvanische Trennung von Steuersignalen als Trockenkontakt

Datenblatt RevPi RO



Jetzt bestellen
