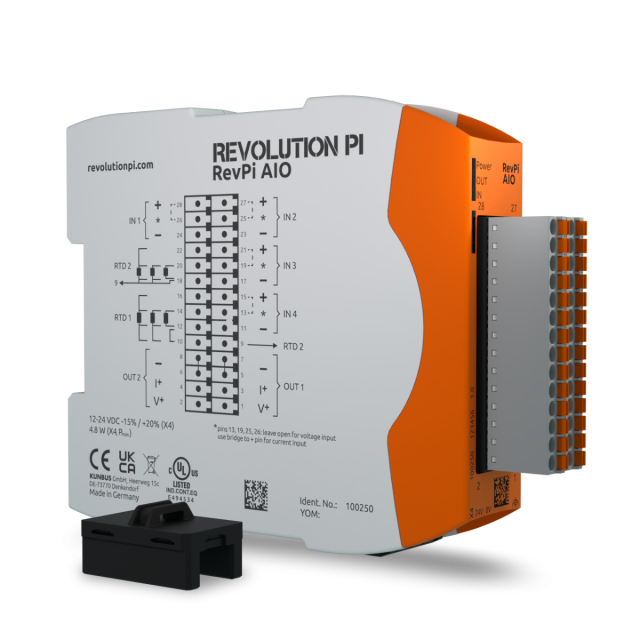

RevPi AIO

Mit dem RevPi AIO, dem analogen I/O Erweiterungsmodul für Revolution Pi, lassen sich die Revolution Pi Basismodule um 4 analoge Eingänge (differentiell), 2 analoge Ausgänge und 2 analoge Temperaturkanäle erweitern. Die Eingänge, Ausgänge und RTD-Eingänge sind voneinander galvanisch getrennt.

Die 4 analogen Eingänge können jeweils auf folgende Spannungs- bzw. Stromstärke eingestellt werden: +/- 10 V, 0 – 10 V, 0 – 5 V, +/- 5 V, 0 – 20 mA, 0 – 24 mA, 4 – 20 mA, +/- 25 mA.

Die 2 analogen Ausgänge können jeweils auf folgende Spannungs- bzw. Stromstärke eingestellt werden: 0 – 5 V, 0 – 10 V, +/- 5 V, +/- 10 V, 0 – 5,5 V, 0 – 11 V, +/- 5,5 V, +/- 11 V, 4 – 20 mA, 0 – 20 mA, 0 – 24 mA.

An den 2 analogen Temperaturkanälen lassen sich präzise Temperaturen von -165 °C bis + 600 °C in 0,5 °C Schritten mit herkömmlichen Pt100 bzw. Pt1000 Temperaturfühlern messen. Es können sowohl 2-, 3- als auch 4-Draht Widerstandssensoren angeschlossen werden.

Das AIO Erweiterungsmodul wird über die obenliegende Steckverbindung an das Basismodul angebunden.

Der Steckverbinder (Artikel-Nr: 100204) zur Anbindung an das Basisgerät und ein Satz 14-poliger Buchsenleisten (Artikel-Nr: 200030) sind im Lieferumfang dieses Erweiterungsmoduls bereits enthalten.
