CODESYS-Beispiel: TrafficLight-Webvisu

Dieses Tutorial zeigt dir, wie du eine einfache Web-Visualisierung von Ampeln auf einem RevPi mit CODESYS WebVisu erstellst.

Voraussetzungen

✓ RevPi Connect+ als Basismodul (das Projekt kann für RevPi Core oder RevPi Compact angepasst werden)

✓ RevPi DIO als Erweiterungsmodul

Eine detaillierte Anleitung zur Einrichtung Deines Systems findest Du im Getting Started.

✓ CODESYS Development System, installiert auf deinem PC.

Um ein kompatibles System mit geeigneter Software sicherzustellen, beachte die CODESYS Systemanforderungen.

Die Anwendung simuliert ein Ampelsystem mit den folgenden Modi:

Normalmodus:
- Rot- und Grünlichter sind jeweils für 10 Sekunden aktiv.
- Das gelbe Licht dient als Übergang für 2 Sekunden.
Nachtmodus:
- Nur das gelbe Licht blinkt in diesem Modus.

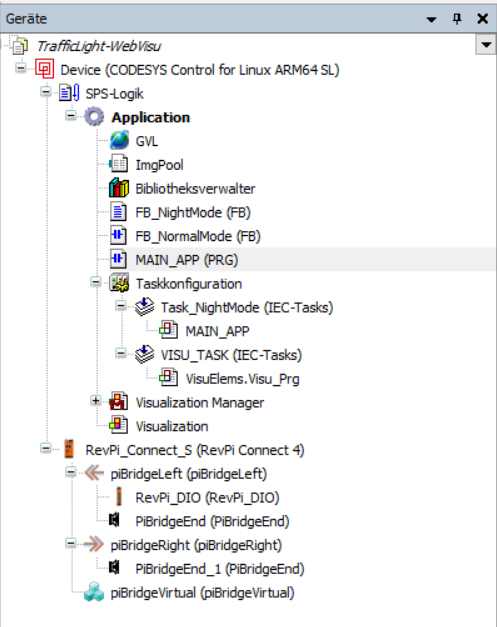

Die folgende Abbildung gibt einen Überblick über den CODESYS-Gerätebaum für das Setup:

CODESYS Device Tree Overview

Anpassung für RevPi Core oder Compact

Um das Projekt für RevPi Core oder RevPi Compact anzupassen:

▷ Klicke mit der rechten Maustaste auf RevPi Connect im CODESYS-Gerätebaum.

▷ Wähle "Gerät aktualisieren" aus.

▷ Wähle RevPi Core oder RevPi Compact als Ersatz und benenne das Gerät entsprechend um.

Kompilieren und Herunterladen:

▷ Stelle sicher, dass dein Programm keine Fehler aufweist.

▷ Lade die Anwendung auf den RevPi Connect.

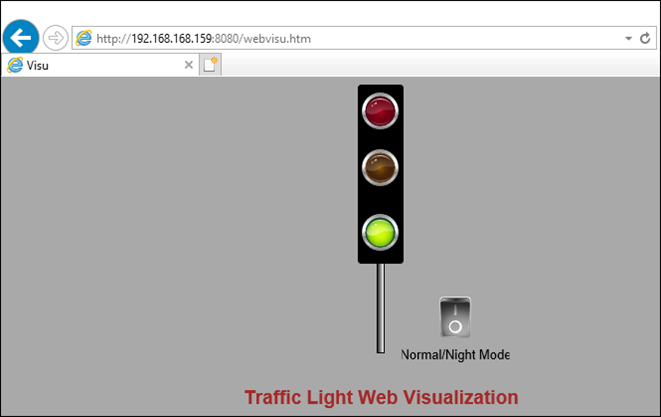

Auf die Web-Visualisierung zugreifen:

▷ Öffne einen Browser und rufe den Webserver deines RevPi Connect auf:
```
http://<RevPi-IP-Adresse>:8080/webvisu.htm
```
Beispiel: http://192.168.168.159:8080/webvisu.htm

Anpassung für RevPi Core oder Compact

Ampel testen:

▷ Überprüfe den Normalmodusbetrieb mit den angegebenen Zeitdauern.

▷ Schalte den Nachtmodus um und beobachte das gelbe Licht beim Blinken.

Stelle sicher, dass dein RevPi Connect und die DIO-Module ordnungsgemäß im CODESYS-Gerätebaum verbunden und konfiguriert sind.
Das Visualisierungsdesign kann angepasst werden, um zusätzliche Steuerelemente oder Anzeigen einzufügen, falls erforderlich.
