CODESYS-Beispiel: Knight Rider

In diesem Tutorial wird erklärt, wie ein Knight-Rider-Effekt auf den LEDs eines RevPi Compact erzeugt werden kann. Die digitalen Ausgangs-LEDs blinken dabei nacheinander von links nach rechts und wieder zurück, um den ikonischen Lichteffekt nachzuahmen.

Voraussetzungen​

Hardware​

✓ RevPi Compact

Eine detaillierte Anleitung zur Einrichtung Deines Systems findest Du im Getting Started.

Software​

✓ CODESYS Development System ist auf Deinem PC installiert

Um ein kompatibles System mit geeigneter Software sicherzustellen, beachte die CODESYS Systemanforderungen.

Übersicht​

Der Knight-Rider-Effekt wird wie folgt erreicht:

▷ Konfiguriere den Kanal AI_CH1 des RevPi Compact im Parameter-Tab auf den 0–10 V-Bereich.

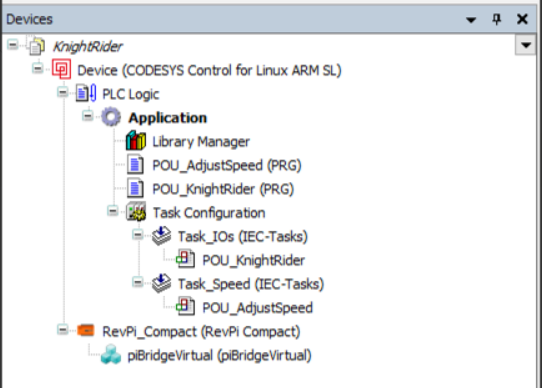

Projekteinstellungen

▷ Verwende diese zwei Tasks:

  • POU_AdjustSpeed: Legt das Zeitintervall für die LED-Sequenz anhand des Analogwerteingangs (AI_CH1) fest.
  • POU_KnightRider: Implementiert den LED-Verschiebungseffekt auf den digitalen Ausgängen, um das gewünschte Links-nach-Rechts-und-zurück-Muster zu erzeugen.

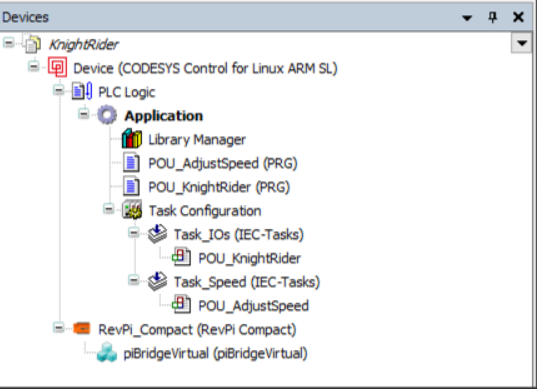

Projekteinstellungen
